火車散裝機

火車散裝機

火車散裝機

　　火車散裝機技術參數：

　　1、火車散裝機裝卸zui大能力300t/h;

　　2、火車散裝機散裝頭下降zui大行程2500移動zui大距離6000;

　　3、卷揚電動機功率2.2KW，電壓380V;

　　4、行走電動機功率1.5KW，電壓380V;

　　5、散裝頭振動電器功率0.06KW，220V;

　　6、火車散裝機通風機功率2.2KW，電壓380V;

　　7、收塵設備用戶自備，收塵風量約4200m3/h;

　　8、電控箱訂貨另議，可根據控制要求系統情況另行設計。

　　說明：

　　1、火車散裝機供貨不包括鋼軌，要求用戶自備鋼軌并固定;

　　2、火車散裝機鋼軌應在同一平面內高差≤1mm軌道接頭處高差小于1mm;

　　3、鋼軌中心1350±1.5;

　　4、鋼軌端頭5620mm處配焊JY28-00-13行程開關支板一塊作為運動極限限位。

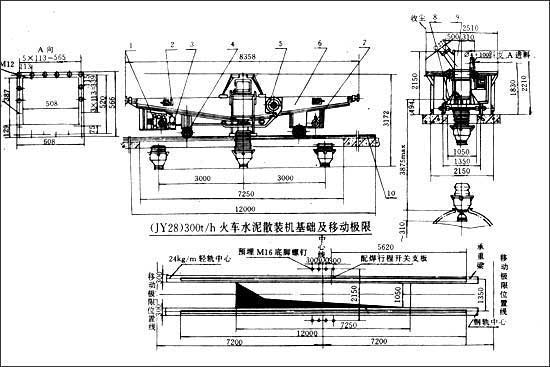

　　1、卷揚裝置 2、觀察窗 3、松繩開關裝置 4、車輪裝置

　　5、通風機 6、雙斜槽、 7、行走減速機 8、散裝頭

　　9、火車散裝機進料裝置 10、鋼軌24Kg/m(固定方式自定)

　　當散裝車進入裝料位置后，按住控制柜上向左;或向右;按鈕調整卸料頭位置對準散裝罐裝料口。進入裝料位置后，斷開行走電源開關。按住控制柜上的下降;鈕，散裝下料錐斗下降至散裝容器的進料口后，由松繩裝置、自動斷開升降電機電源。按裝車;鈕進入裝車狀態。輔助配套設備除塵器、羅茨風機、料位風機斜槽風機開始工作。電(氣)動卸料閥自動開啟。裝車時，散裝車中含塵氣體通過雙層伸縮軟管的夾層通道經移動箱體抽到收塵器內凈化。工作場地實現無塵作業。當物料容器已滿時，料滿控制器向控制柜發出信號，并自動關閉卸料閥門和空氣輸送斜槽供風電源。依次延時(5-10秒)自動停止。然后按上升;鈕，使散裝下料錐體提升到預定的位置自動停止，裝車全過程結束。
